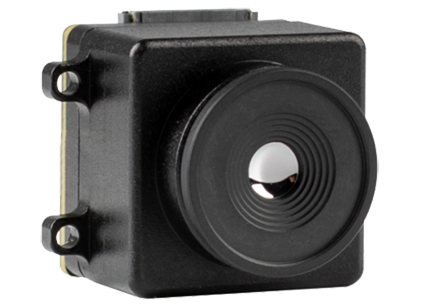

热像仪机芯模组 - TF25A测温型模组
更多同类产品适用于手持仪表、火灾监测报警、设备过温报警、工业在线温度监测行业应用。
◆ 测温精度高、性能稳定、工作环境温度影响小。
◆ 全幅测温：每帧图像提供256×192个温度点数据，适合多种应用。
◆ 体积小、重量轻，集成安装方便。
◆ USB接口，便于后续开发。
项 目 | 技术参数 | |||
TF25A | ||||
探测器 | 探测器类型 | 非制冷氧化钒(VOx)探测器 | ||
像 素 | 256×192 | |||
像元间距 | 12μm | |||
噪声等效温差 | ≤50mK@F1，300K，60Hz | |||
帧 频 | ≤25Hz | |||
波长范围 | 8～14μm | |||
镜头 | 无热化免调焦镜头 | 2.1mm | 3.2mm | 6.0mm |
视场角 | 90.6°× 65.4° | 50°× 38° | 29.8°× 22.3° | |
测温功能 | 测温范围 | -20℃～+150℃、+25℃～+550℃ | ||
测温精度（室温） | ±2℃或读数的±2%（取大值） | |||
测温矫正 | 支持测温距离、发射率调节 | |||
测温数据输出 | 256×192 温度数据或 | |||
测温方式 | 全幅测温 | |||
电源系统 | 工作电压 | 5V±0.1V | ||
功耗 | ≤0.6W | |||
接口 | 输出接口 | USB | ||
控制接口 | USB | |||
二次开发 | 包含数据接收、发送、解析，距离补偿和测温二次标定，以及滤波、自动增益、伪彩控制 | |||
环境参数 | 工作温度 | -15℃～50℃ | ||
存储温度 | -40℃～+70℃ | |||
物理特性 | 安装接口 | 通过结构件上四个φ2.3mm 通孔安装 | ||
整体尺寸 | W20mm×H20mm×D17.5mm（不含镜头） | |||
*数据仅供参考,如有变动恕不另行通知
