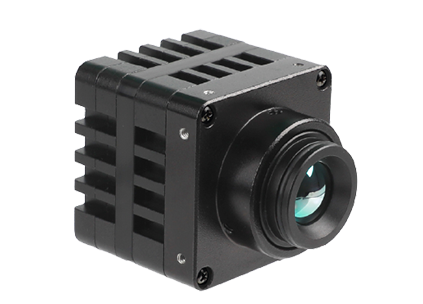

产品介绍

产品特点

◆ 640×512像素非制冷氧化钒(VOx)探测器

◆ 优质画面:采用专业的图像处理算法:NUC、降噪、DDE,画面细腻、层次分明

◆ 高帧率红外观测模组,模组每秒输出120帧全幅图像数据、原始灰度值,可做图像对比分析

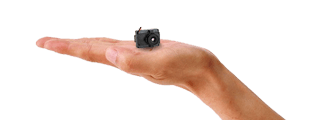

◆ 灵巧便捷:小体积(32mm×32mm),轻重量(30g不含镜头)

◆ 接口丰富:MIPI CSI-2 、LVCMOS、USB Type-C(拓展版实现),方便客户二次开发


技术参数

类型

项目

技术指标

模组性能
指标

探测器类型

非制冷氧化钒(VOx)探测器

分辨率

640×512

像元间距

12μm

帧频

120Hz

响应波段

8~14μm

图像控制

亮度调整

手动及自动

对比度调整

手动及自动

极 性

色标反向

色 标

14种色标

数字变倍

1~8x连续变焦

非均匀性校正

手动校正,开机自动校正,正常工作后定时校正(定时时间长短可设置)

图像处理

数字细节增强DDE

翻转功能

上下翻转、左右翻转、镜像翻转。

镜头

无热化免调焦

9.1mm

13mm

25mm

35mm

电源系统

外接电源

DC5V(4~5V)(USB扩展板支持4~6V)

常温功耗

1.4W(不含扩展板)

视频输出

数字接口

LVCMOS(16bit YUV/14bit RAW)
     MIPI  (16bit YUV/14bit RAW)

控制接口

通讯口

UART(TTL 3.3V)

预留IO

可根据客户实际需求定义

协议

大立VIVA系列模组协议

接口型式

硬件接口

标准模组为板间连接器
     型号:DF40C-70DP-0.4V(51)

加USB扩展板后为USB 3.x Type-C

安装接口

四面8-M1.6深3螺纹孔

物理特性

重 量

30g(不含镜头及镜头座)

尺 寸

W32×H32×D34.6mm(9.1mm镜头)
     W32×H32×D37.1mm(13mm镜头)
     W32×H32×D48.8mm(25mm镜头)
     W32×H32×D60.8mm(35mm镜头)

环境参数

工作温度

-40℃~+60℃

存储温度

-45℃~+70℃

抗冲击

GB/T2423.5-2019

抗振性

GB/T2423.10-2019
