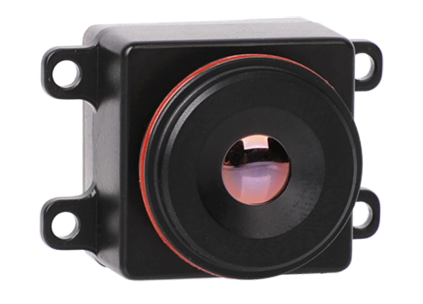

热像仪机芯模组 - TF25B测温系列产品
更多同类产品256x192测温型模组，适用于手持仪表、火灾监测报警、设备过温报警、工业在线温度监测行业应用。
◆全幅测温：每帧输出256x192个温度数据
◆精准测温：测温精度高（±2℃或读数的±2%）
◆灵活小巧：小体积（20mmx20mm）低功耗（0.5W）
l◆输出接口：USB接口，便于后续开发。测温精度高、性能稳定
类型 | 项目 | 技术参数 | ||
TF25B | ||||
探测器 | 探测器类型 | 非制冷红外焦平面探测器 | ||
分辨率 | 256×192 | |||
像元间距 | 12μm | |||
主要波长范围 | 8μm～14μm | |||
探测器NETD | ≤50mK（F/1，300K，60Hz） | |||
视频及接口 | 温度图帧频 | ≤25Hz | ||
图像校正 | 出厂前完成单点、两点、死点替换等，开机自动校正 | |||
输出接口 | USB | |||
控制接口 | USB | |||
测温 | 测温范围 | -20℃～150℃/25℃～550℃ | ||
测温精度 | ±2℃或读数的±2% | |||
测温方式 | 全幅测温 | |||
数据输出 | 256×192温度数据，或256×192灰度数据，或512×192温度灰度拼接数据 | |||
电源 | 工作电压 | DC 5V±0.1V | ||
功耗 | 0.5W | |||
环境 | 工作温度 | -15℃～50℃ | ||
储存温度 | -40℃~+70℃ | |||
尺寸及装配 | 整体尺寸 | W20mm×H20mm×D18mm（不含镜头） | ||
安装方式 | 通过结构件上四个φ2.3mm 通孔安装 | |||
标配镜头 | f2.1mm/F1.0 | f3.2mm/F1.1 | f6mm/F1.1 | |
视场角（计算值） | 91°×64.2° | 54°×40° | 29.8×22.3 | |
其他 | PC演示转接板 | 可选配一块USB转接板连接电脑，演示图像、测温等功能 | ||
PC软件界面 | 提供PC软件界面快速查看图像、测温等 | |||
