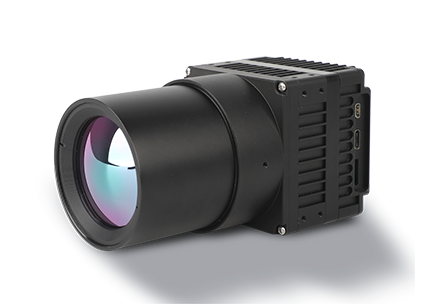

热像仪机芯模组 - ZE1920B 2K高清组件产品
更多同类产品1920*1080像素，适合球机集成以及无人机集成的相关应用
◆ 高分辨率探测器，1920*1080像素，大视场角，场景细节丰富
◆ HDMI高清图像输出，50HZ全实时成像
◆ 专业的图像处理算法：NUC、降噪、DDE，画面细腻、层次分明
◆ 功能强大：支持电子变倍、灰度报警、拍照等
◆ 视频接口丰富：支持 HDMI/3G-SDI/MIPI/LVCMOS输出
◆ 体积小，适合球机集成以及无人机集成的相关应用
项 目 | 技 术 参 数 | |
ZE1920B | ||
探测器 | 探测器类型 | 非制冷氧化钒(VOx)探测器 |
分辨率 | 1920×1080 | |
像元间距 | 15μm | |
探测器帧频 | 50Hz | |
响应波段 | 8～14μm | |
噪声等效温差 | ≤60mK | |
图像控制 | 亮度/对比度调整 | 手动及自动 |
极 性 | 色标反向 | |
色 标 | 14种色标 | |
数字变倍 | 1~8x连续变焦（步长0.1） | |
非均匀性校正 | 手动校正，开机自动校正 | |
图像处理 | 数字细节增强DDE | |
镜像功能 | 上下翻转、左右翻转 | |
报警功能 | 灰度报警 | 图像报警框标记/LVTTL报警信号/串口报警指令（开关量）。 |
报警阀值 | 可设置 | |
响应时间 | 报警响应时间≤0.2s | |
镜 头 | 无热化镜头 | 45mm/F1.0（36°×20°） |
电源系统 | 外接电源 | DC12V（9V～28V） |
保护功能 | 过压、欠压、反接保护 | |
视频输出 | 数字接口 | 一路并行口LVCMOS（16bit、BT1120） |
一路MIPI CSI-2串行口 | ||
高清视频 | HDMI/3G-SDI | |
控制接口 | 串口 | RS422 |
TTL 3.3V 电平 | ||
接口型式 | 安装接口 | M2.5*0.45 螺孔，4 面（每面四个），可选配 1/4＂-20-UNC 三脚架转接件 |
尺寸 | W66mm×H66mm×D125mm | |
重量 | 780g | |
环境参数 | 工作温度 | -40℃~+60℃ |
存储温度 | -45℃~ +70℃ | |
抗冲击 | 按GB/T15211类别II要求 | |
抗振性 | 按GB/T15211类别II要求 | |
